Relay Module 2-Channel

Codice: MR009-004.2
Modulo relè 2 canali compatibile con Arduino, dotato di isolamento galvanico tramite optoisolatore e con capacità di carico di 7A 250VAC per canale.

Descrizione

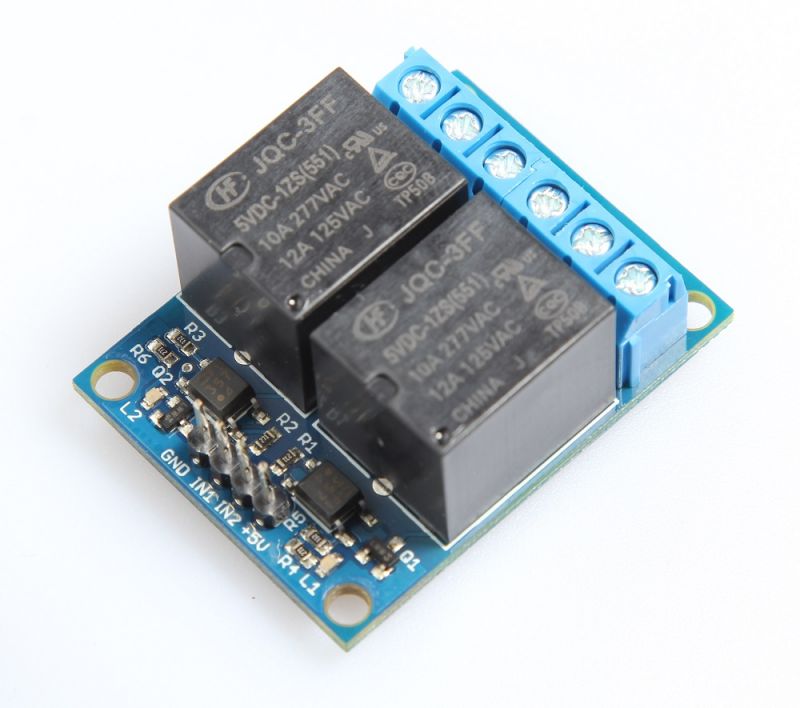

Questo Relay Module 2-Channel è un modulo progettato per permettere di controllare due relè in maniera molto semplice ed intuitiva. Essendo compatibile con Arduino, il modo più immediato per utilizzarlo è quello di collegarlo ad una scheda Arduino tramite ponticelli flessibili.

Sfruttando le caratteristiche dei relè montati sul modulo e tramite l'utilizzo di due pin di I/O digitali della scheda Arduino, è possibile controllare motori, carichi induttivi ed altri dispositivi; questo prodotto è quindi di fondamentale importanza in progetti di domotica o, più in generale, in progetti di robotica.

La scheda è dotata di optoisolatori sulle linee IN1 e IN2 in modo tale che si garantisca l'isolamento galvanico tra il carico dei relè e la scheda di controllo che pilota questo modulo. Due LED segnalano lo stato di ON e OFF dei due canali.

Caratteristiche

Tensione di alimentazione +5V
Corrente di alimentazione 144mA typ. (150mA max.)
Corrente sul pin IN 14mA typ.
Carico massimo 7A 250VAC
Temperatura di funzionamento -30°C / +70°C
Tempo di eccitazione 10ms Max.
Tempo di rilascio 5ms Max.
Resistenza di isolamento 100Mohm Min.
Vita utile meccanica 10,000,000 operazioni
Vita utile elettrica 10,000 operazioni
Dimensioni 43.2 x 33.0 mm (1.7” x 1.3”)
Peso 26.2g (0.92 oz)

Download

 datasheet (Inglese)

 datasheet (Italiano)

Link utili

Relay Module 2-Channel test sketch
